ENEM 2024 · Ciências da Natureza: Máquinas térmicas

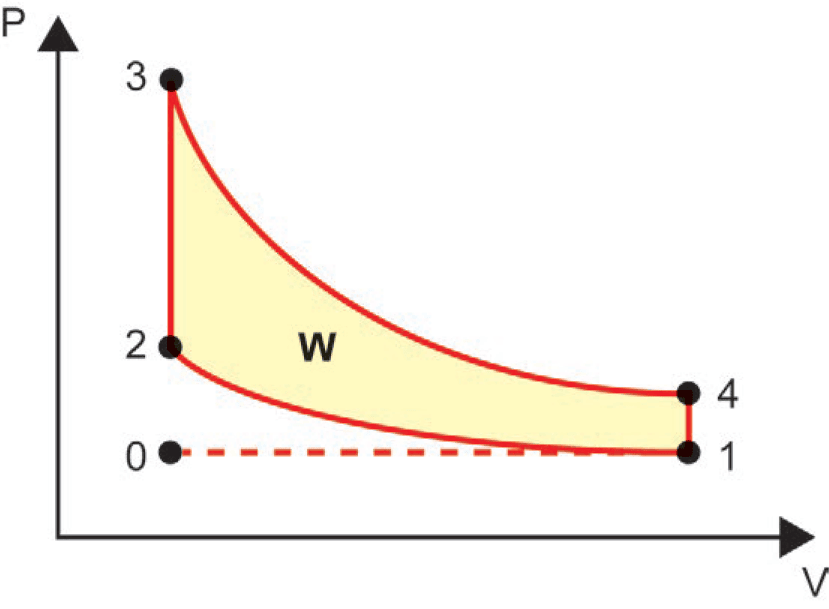

O diagrama P-V a seguir representa o ciclo de Otto para um motor de combustão interna, como os motores a gasolina ou a etanol, utilizados nos automóveis.
As etapas representadas no diagrama estão descritas no quadro.
A transformação da energia térmica em energia útil ocorre na etapa
As etapas representadas no diagrama estão descritas no quadro.
| Etapa | Processo | Descrição |
|---|---|---|
| I | 0 a 1 | Admissão isobárica da mistura ar-combustível no cilindro do motor. |
| II | 1 a 2 | Compressão adiabática da mistura. |
| III | 2 a 3 | Introdução de energia na forma de calor da combustão. |
| IV | 3 a 4 | Expansão adiabática. |
| V | 4 a 1 | Liberação de energia na forma de calor. |
| VI | 1 a 0 | Liberação dos gases resultantes da combustão. |
- AII
- BIII
- CIV
- DV
- EVI
Ver a resposta e a explicação
Resposta: letra C
No ciclo de Otto, o trabalho útil é feito quando os gases quentes da combustão se expandem e empurram o pistão. No diagrama, essa é a expansão adiabática de 3 a 4: a etapa IV.
Na etapa III o calor entra, na II a mistura é comprimida (o motor gasta trabalho) e nas etapas V e VI o calor e os gases são liberados.
